无动力屋顶通风器

适用于工业型建筑与民用建筑,如机械厂房、电力电厂、钢铁生产型厂房、生产化工的车间等
品牌: 滚道形状:
产品详情
1:产品说明
       清鑫无动力涡轮通风器材质采有的是201不锈钢和304不锈钢机身,可换抵室内腐蚀性气体的侵蚀,经得起长时间的风吹雨打,优异的全密封低阻轴承,经久耐用永保润滑,无需进行保养。
2:工作原理
设置后热气上升可将厂内热气排出,
提供更舒适的工作环境,
提高工作效率。

1、涡轮排气抽风换气机。
2、底座用防水胶泥密封,依厂房屋顶斜度设计、防漏效果好。
3、开孔的屋面钢板板缘向上折。
4、底板上端延伸入屋脊扣板内。
5、底板的两侧向下折,跨过屋面钢板的波峰。
6、底板的下端下折与屋面钢板相接。



无动力通风机型号:
型号 叶片 高度 涡轮直径 通风口径
HT-100型 12 250 200 100
HT-160型 16 250 300 160
HT-200型 20 250 300 200
HT-300型 24 300 400 300
HT-360型 24 400 500 360
HT-400型 26 400 500 400
HT-450型 32 500 650 450
HT-500型 32 500 650 500
HT-600型 32 650 750 600
HT-680型 32 680 800 680
HT-800型 42 750 900 800
HT-900型 48 750 1000 900
HT-1000型 48 800 1100 1000


产品应用:

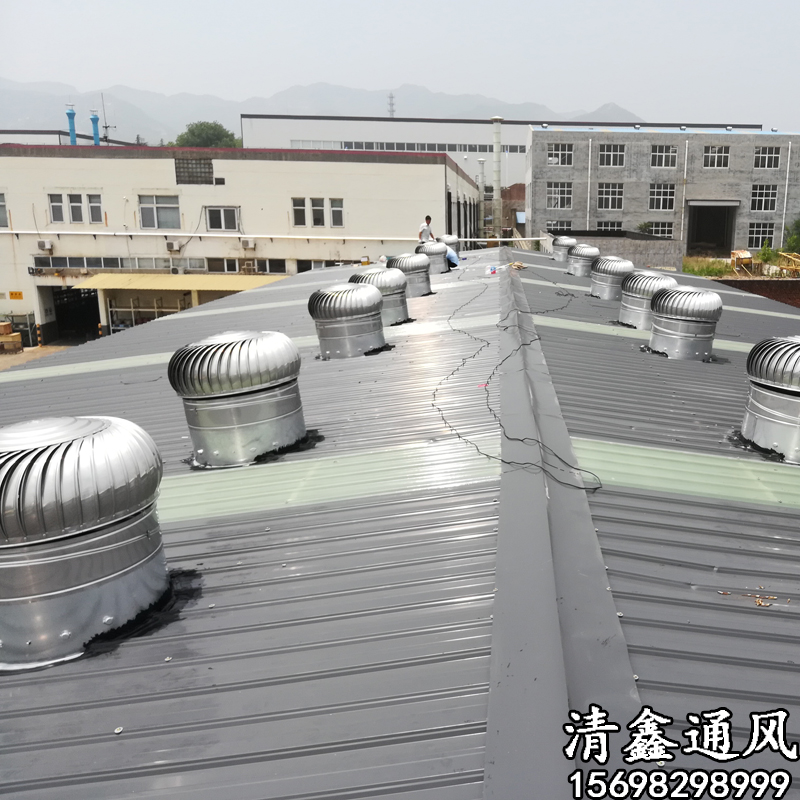

     通风器又名涡轮通风器(无动力风机)适用于工业型建筑(钢构型建筑居多)与民用建筑,如机械厂房、电力电厂、钢铁生产型厂房、生产化工的车间、造船厂房等工业型企业及大型超市、商场、车站、码头等公共建筑;供建筑设计选用及施工安装使用。不适用于有严重腐蚀性介质的建筑。


安装说明:


1、定位:
  通风器的理想位置应昼靠近屋脊线,定位时,将防水基板搁置在屋面上,并使基板上倾的边缘端嵌入屋脊金属盖板下的缝隙里约50~100mm(底板上沿用手钳上折10~20mm翘边)。

2、切割洞口
   以防水基板的内孔为样板,画出洞口的轮廓线,然后用屋面切割机完成洞口的切割。并修整打磨边缘。用锋利的刀片将保温棉按米字形割破,取掉部分保温棉后,再将保温棉和铝箔塞进钢板和保温棉之间。

3、贴防水胶泥带,上防水硅胶
 在防水湛板和屋脊盖板的结合处贴上防水胶泥带。在两边完整的波峰顶部,贴上防水胶泥带,并在堵头和彩钢板之间打上防水硅胶,撕去上层纸皮。

4、固定防水基板
  用至少10个自攻螺丝钉或拉铆钉将防水基板固定在屋面上。

5、安装变角管颈
  将变角管颈安放在基板上,转动变角管颈可旋转部分,通过水平仪进行相向90度角的调整,使得变角管颈的上面水平。调整完毕后用彩笔将变角管颈的上下转动部分及变角管颈与基板之间划线记号。

6、固定变角管颈
  用金 属夹片和铝拉铆钉,将变用管颈上下两转动部份固定在一起操作的同时请注意对齐原先的划线记号。

7、将涡轮头固定在变角管颈上
 将涡轮头的四个支撑臂卡入预留在沟槽中,再用四颗铝拉铆钉或螺丝将涡轮头固定在变角管颈上。

8、固定、检查及调整
 至少用四颗抽芯铆钉将风机固定在底板上,检查螺钉,铆钉是否牢靠。再检验涡轮头旋转是否平稳有时因运输或安装过程,涡轮头受挤压略有变形。可用手稍微调整。最后在堵头及基板四周打上防水硅胶即可。

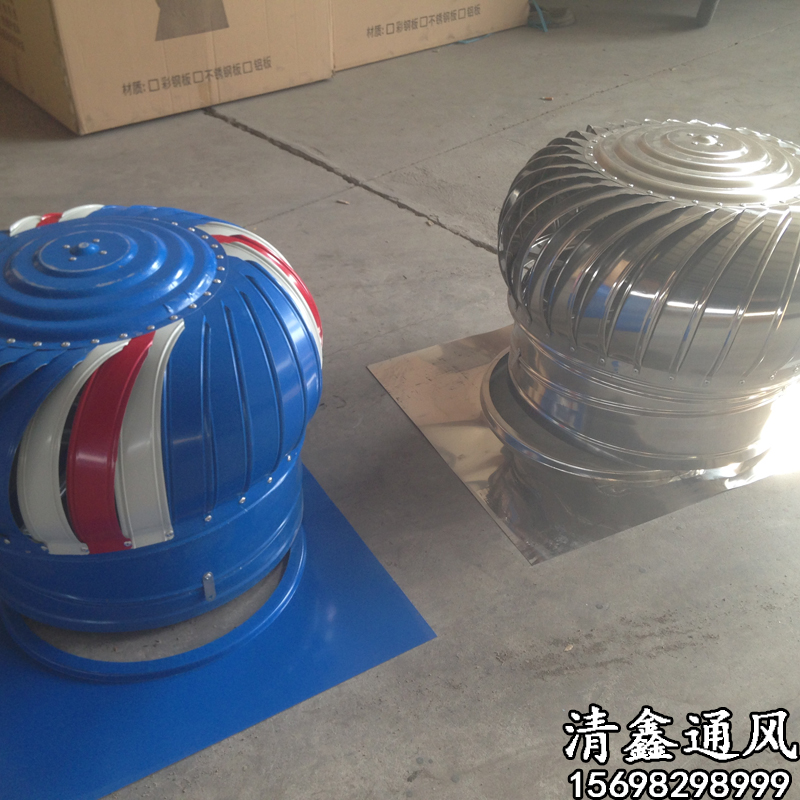

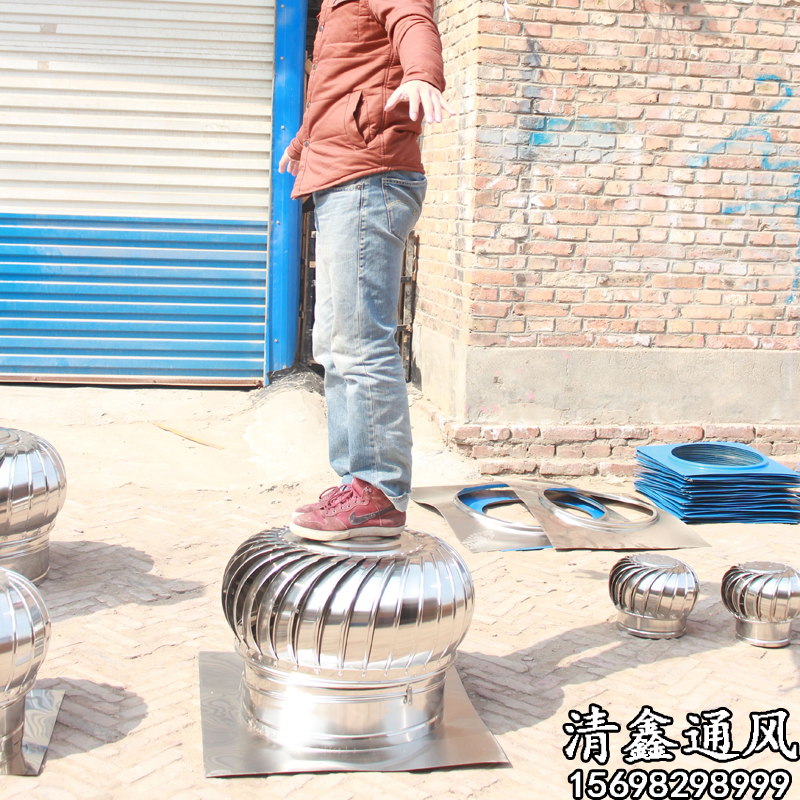

    清鑫通风器适用:大型工业厂房、仓库、大型建筑物、有害气体车间、 高温作业车间。说明:由涡轮主机(使用美国进口UBC轴承及哈尔滨密封轴承), 上圆下方(圆)加强型中座(将气流经收集后排出,增强主机的排气能效,尺寸也可根据要求定制),底板座(适用于不同坡度屋面,调节主机水平垂直,使得风机可以在屋面任意位置安装)组成。华泰通风器可以提供多种材质:不锈钢,氟碳涂层铝合金,光铝,镀锌板等!新款将轴承内置于高密封性的油缸内,避免微小颗粒进入其间隙!耐腐蚀,持久润滑!轴距缩短,同心度更好,增强其通风效果! 改变原始平撑设计,抗压力可达100kg,稳固性更好。

清鑫通风设备有限公司是通风设备专业制造商,生产的无动力风机、负压风机、畜牧风机、屋顶轴流风机、气楼、自然通风器、屋面通风器、畜牧风机、湿帘、玻璃钢系列风机(屋顶轴流、屋顶离心、T35轴流)、节能环保空调、暖风机等等主要产品不仅被广大国内客户认可,更受国外客商青睐。。
